渦街流量計--4-20mA校準

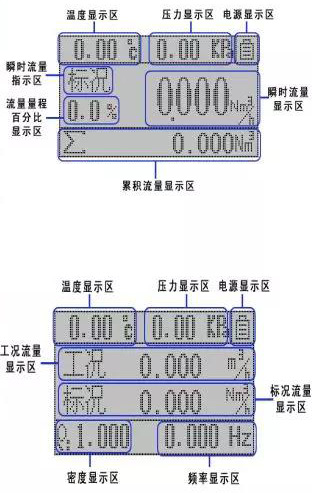

1.渦街流量計主界面：

溫度顯示區：當有溫度補償時顯示當前溫度值。沒有補償顯示“-----”超量程顯示“Over”。錯誤顯示“Error”

壓力顯示區：當有壓力補償時顯示當前壓力值。沒有補償顯示“-----”超量程顯示“Over”。錯誤顯示“Error”

電源顯示區：顯示當前的供電情況。電池供電時顯示“電池”。當電池電量不足時會閃爍。外供電時顯示“插頭”。

瞬時流量指示區：默認時工況流量。按左鍵（減一）鍵可以在工況流量和標況流量中切換。

流量百分比顯示區：顯示當前瞬時流量在當前量程下的百分比。

瞬時流量顯示區：顯示瞬時流量指示區對應的瞬時流量。瞬時流量指示區為“標況”。則顯示為當前的標況流量。瞬時流量指示區為“工況”。則顯示為當前的工況流量。

累積量顯示區：顯示累積的總流量。

渦街流量計副界面：

工況流量顯示區：顯示當前的工況流量

標況流量顯示區：顯示當前的標況流量

密度顯示區：顯示當前的密度

頻率顯示區：顯示當前采集到的頻率

如圖

2.主界面

1）設置、確認鍵；

2）左移、減1鍵；

3）右移、加1鍵；

4）返回、移位鍵。

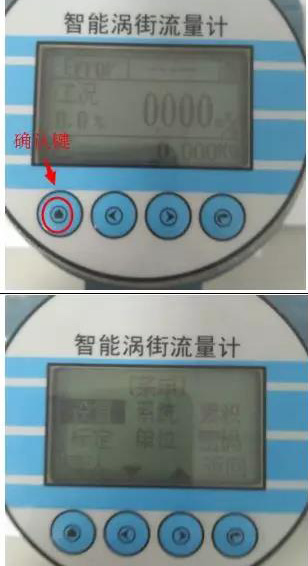

3按“確認鍵”進入界面，如圖

4.按“右鍵”使光標移動到“標定”，如圖

5.在按“確認鍵”進入密碼界面“0000”，如圖

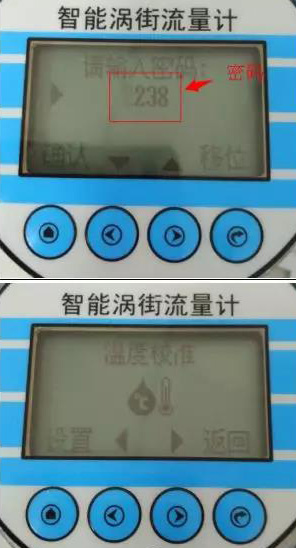

6.按“加1鍵”、“減1鍵”和“移位鍵”輸入密碼“2238”，如圖

7.按“確認鍵”進入界面，如圖

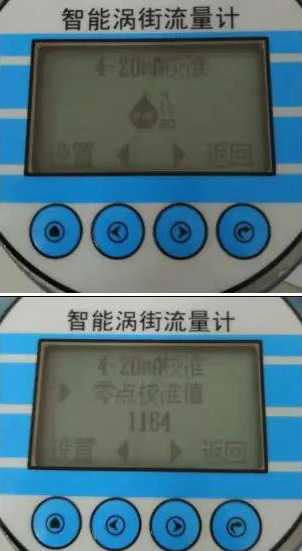

8.再按“右鍵”調到“4-20mA校準”界面，如圖

9.按“設置鍵”進入到“零點校準值”界面，如圖

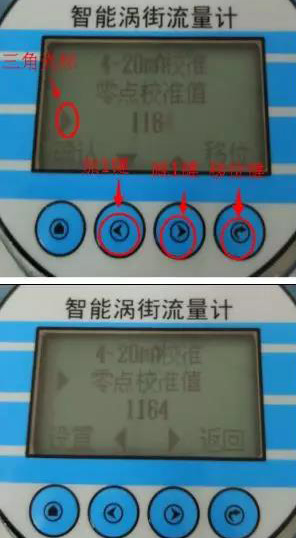

10.按“設置鍵”左上方三角光標移到下方，萬用表接端子，24v-和電流輸出，查看電流表是否顯示“4.0”，若不是按“加1鍵”、“減1鍵”和“移位鍵”調到“4.0”，如圖

11.按“確認鍵”退回到界面，如圖

12.按“右鍵”調到“滿度校準值”界面，如圖

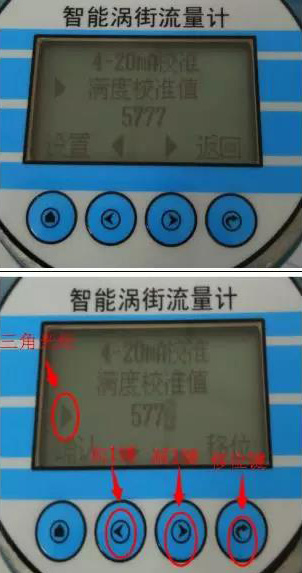

13.按“設置鍵”左上方三角光標移到下方，萬用表接端子24-和電流輸出，查看電流表是否顯示“20.0”，若不是按“加1鍵”、“減1鍵”和“移位鍵”調到“20.0”，如圖

14.按“確認鍵”退回到界面，如圖

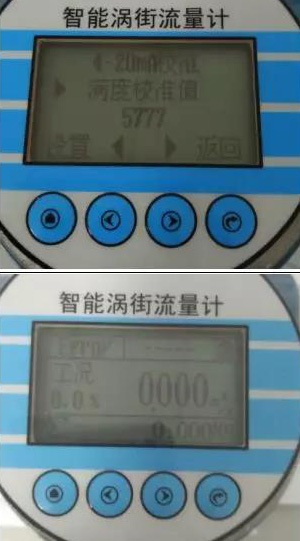

15.連續按“返回鍵”退回到主界面，如圖
