蒸汽渦街流量計的直管段安裝要求分析

對于流量計來說正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。無論是蒸汽渦街流量計、渦輪流量計還是電磁流量計安裝是非常重要的。
在特定的流動條件下，一部分流體動能會轉化為流體振動，其振動頻率與流速（流量）有確定的比例關系，依據這種原理工作的流量計稱為流體振動流量計。目前流體振動流量計有三類：蒸汽渦街流量計、旋進（旋渦進動）流量計和射流流量計。蒸汽渦街流量計具有以下一些特點：
①輸出為脈沖頻率，其頻率與被測流體的實際體積流量成正比，不受流體組分、密度、壓力、溫度的影響；
②測量范圍寬，一般范圍度可達10：1以上；
③精確度為中上水平；
④無可動部件，可靠性高；
⑤結構簡單牢固，安裝方便，維護費較低；
⑥應用范圍廣泛，可適用液體、氣體和蒸汽。
蒸汽渦街流量計的優點在于可以測量液體也可以測量氣體，是通常介質流量流過渦街發生體產生頻率信號，再由線路板將頻率信號轉換成我們所看到的流量數值，現場管道通常都會產生振動，而振動會對渦街產生頻率信號，使蒸汽渦街流量計誤以為產生了流量，渦街測量液體時由于產生的頻率較低，所以管道振動對它的影響是比較大的。*終導致測量精度差。
蒸汽渦街流量計在測量氣體時由于產生頻率信號較高，這時管道就算有振動時，對的影響不大，我們可以利用渦街線路中的小信號切除功能將其切除，也可采用對管道進行加支撐的方法來防止有害頻率信號的產生。
蒸汽渦街流量計測量蒸汽直管道長度不夠產生現象，造成流量計量數值變小，這就屬于現場安裝問題，目前沒有什么好的解決辦法，只有保證直管段的長度符合蒸汽渦街流量計的安裝要求，才能保證它的計量正確。

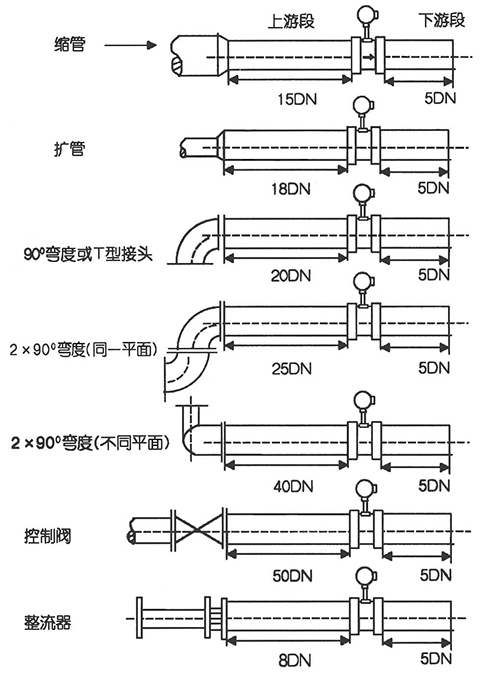

蒸汽渦街流量計安裝對直管段的要求是非常重要的，它的詳細要求如下：
1.流量計對安裝點上的上下游直管段一定的要求，否則會影響測量精度；
2.若流量計安裝點上的上游有漸縮管，流量計上游應有不小于15D（D為管道直徑）的等徑直管段，下游應有不小于5D的等徑直管段；
3.若流量計安裝點上的上游有漸擴管，流量計上游應有不小于18D（D為管道直徑）的等徑直管段，下游應有不小于5D的等徑直管段；
4.若流量計安裝點上游有90°彎頭或下行接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段；
5.若流量計安裝點上游在同一平面上有90°彎頭，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段；
6.流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若必須安裝在流量計的上游，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段；
7.流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
在眾多的流量計中，蒸汽渦街流量計的購置費低于質量式、電磁式、容積式等類型，而安裝、運行、維護費低于節流式、容積式、渦輪式等類型，是一種經濟性較好、比較實用的流量計。渦街流量計結構簡單牢固，安裝維護方便，尤其適用于冶煉廠、化工廠、輸油管道等工業現場的使用。
蒸汽渦街流量計在蒸汽中應用越來越多，是因為它的整體造價上比較其它產品的流量計價格要低出很多，再有就是它可以將溫度傳感器和壓力變送器一起做在渦街里面，使蒸汽渦街流量計的在測量蒸汽方面配套表少，一方面節省了產品成本，另一方面也有利于排查故障。
